Schemat instalacji elektrycznej – jak czytać projekty instalacji elektrycznych?

Schemat instalacji elektrycznej – jak czytać projekty instalacji elektrycznych?

Plan instalacji elektrycznej (i ogólnie: elektryka w domu) powstaje w oparciu o schemat (uwzględniający symbole i oznaczenia elektryczne). Rozprowadzenie kabli, wszelkie podłączenia, punkty oświetleniowe, obwody elektryczne, układ gniazdek – wszystkie elementy instalacji powinny być oznaczone na schemacie, który jest podstawą dokumentacji budowlanej. Jak położyć instalację elektryczną w mieszkaniu i domu? Czy schemat elektryczny pokoju różni się od tego w kuchni i łazience? Gdzie szukać elektryka tworzącego schematy połączeń elektrycznych?

author box img

Jacek Krajl

Opublikowano: 22 stycznia 2021 22.01.2021 Czas lektury: 6min

Projekt i schemat instalacji elektrycznej – obejmujący takie elementy, jak gniazdka elektryczne, punkty oświetleniowe, kable, bezpieczniki, rozdzielnicę (czyli tablicę elektryczną) – powinien znaleźć się w każdej dokumentacji budowlanej. Sam schemat to rysunek techniczny elektryczny, czyli dokument konstrukcyjny w formie graficznej.

Za pomocą graficznych symboli (znormalizowanych i uniwersalnych) elektryk przedstawia na schemacie wszelkie elementy składowe (łącząc je za pomocą linii, które zarazem wskazują na ich łączenie lub współzależność od innych punktów elektrycznych).

Symbole elektryczne i oznaczenia – czy w każdym schemacie są takie same?

Oznaczenia i symbole w projektach elektrycznych powinny wyglądać zawsze tak samo. W przypadku rysunków technicznych elektrycznych i projektów elektrycznych normalizacja symboli w naszym kraju jest zgodna z normami międzynarodowymi. Oznacza to, że polski elektryk bez problemu poradzi sobie również z zagranicznymi schematami instalacji elektrycznej.

Warto pamiętać, że projekt instalacji elektrycznej mieszkania lub domu powstaje w oparciu o rzut deweloperski oraz wstępne założenia dotyczące układu w poszczególnych pomieszczeniach (bez projektu przyszłych wnętrz nie da się stworzyć pełnego schematu instalacji elektrycznej).

Elementy instalacji elektrycznej – jak są oznaczane?

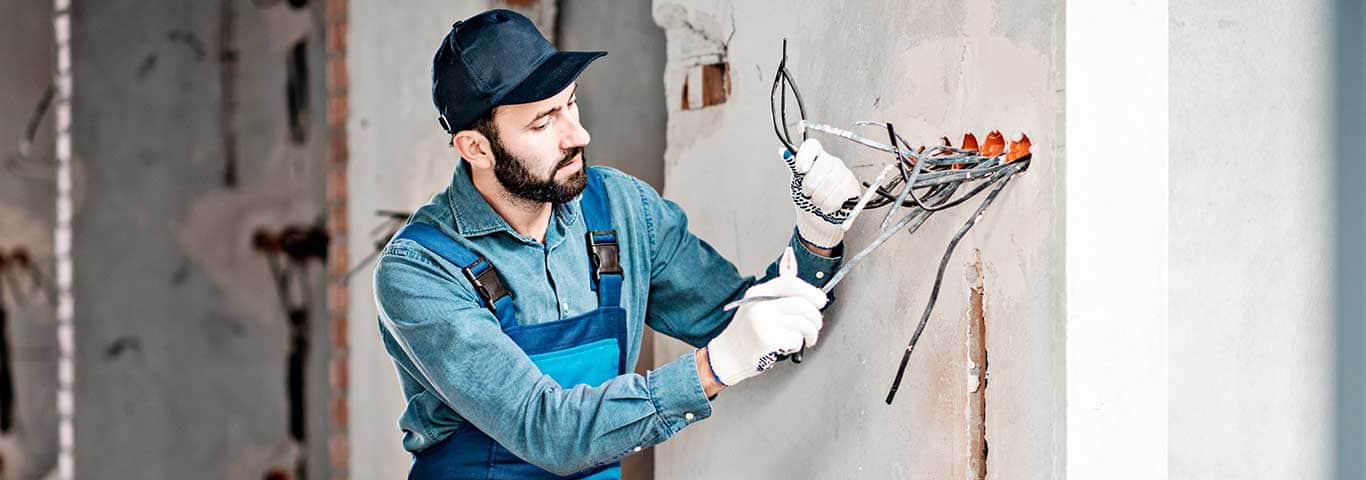

elektryk montuje gniazda elektryczne na odpowiedniej wysokości zgodnie ze schematem instalacji elektrycznej

W schematach elektrycznych wykorzystywane są:

  • symbole graficzne;
  • linie rysunkowe;
  • pismo techniczne;
  • oznaczenia alfanumeryczne wszelkich urządzeń i aparatów składających się na instalację.

Co powinien zawierać projekt instalacji elektrycznej domu lub mieszkania?

W schemacie powinny znaleźć się oznaczenia takich elementów, jak:

  • żarówki;
  • łączniki jednobiegunowe;
  • łączniki trójbiegunowe;
  • łączniki szeregowe;
  • łączniki schodowe i krzyżowe;
  • przyciski łączeniowe;
  • gniazda wtyczkowe (pojedyncze, podwójne);
  • gniazda antenowe;
  • inne złącza, wtyki i gniazda;
  • dzwonek;
  • licznik energii;
  • wypusty oświetleniowe;
  • bezpieczniki;
  • uziemienie;
  • rozdzielnica;
  • połączenia i skrzyżowania przewodów;
  • doprowadzenie przewodów elektrycznych;
  • instrumenty pomiarowe.

Podstawowe symbole elektryczne – lista oznaczeń elektrycznych

Prezentujemy listę 36 najczęściej używanych symboli elektrycznych. Znajomość oznaczeń elektrycznych ułatwia rozeznanie w schemacie instalacji elektrycznej.

Podstawowe symbole i oznaczenia elektryczne
Nazwa Symbol
antena (symbol ogólny)
bezpiecznik topikowy
dioda (symbol ogólny)
dławik
gniazdko dwustykowe, niespolaryzowane
gniazdko dwustykowe, spolaryzowane
gniazdko trójfazowe
gniazdko trójstykowe
gniazdo elektryczne 2P
kondensator stały
kondensator zmienny
lampa
łącze wtykowe
łącznik jednobiegunowy wielopozycyjny
łącznik podwójny
łącznik pojedynczy (symbol ogólny)
łącznik przyciskowy
miernik (symbol ogólny)
mikroamperomierz
mikrofon
ogniwo fotowoltaniczne
połączenie przewodów
przewód, kabel (symbol ogólny)
symbol gniazda elektrycznego 2p + Z
symbol bezpiecznika
symbol uziemienia
układ scalony (symbol ogólny)
watomierz
woltomierz
wtyczka dwustykowa niespolaryzowana
wtyczka dwustykowa spolaryzowana
wzmacniacz
zacisk, połączenie rozłączne
źródło napięciowe
źródło prądowe
żarówka

Czym charakteryzuje się dobry schemat instalacji elektrycznej?

Jest prosty i czytelny, a przede wszystkim – funkcjonalny. W praktyce oznacza to jak najlepsze dopasowanie instalacji do potrzeb mieszkańców (czyli np. rozmieszczenie gniazd elektrycznych i punktów oświetleniowych na odpowiedniej wysokości od podłogi oraz w odpowiedniej liczbie w danym pomieszczeniu).

Plan instalacji elektrycznej niezbędny jest nie tylko elektrykowi (w momencie montażu instalacji elektrycznej), ale też mieszkańcom (aby móc bez przeszkód przeprowadzać prace naprawcze i modyfikacje instalacji, gdy zajdzie taka potrzeba).

W instalacjach elektrycznych uwzględnia się również zapas – a więc pod tynkiem często układane są dodatkowe rurki instalacyjne, dzięki czemu w prosty sposób można modyfikować układ elektryki w domu.

Stworzenie schematu instalacji elektrycznej w mieszkaniu lub domu należy powierzyć specjalistom. W rankingu znajdziesz najlepszych fachowców, którzy wykonają schemat domowej instalacji i zajmą się profesjonalnym montażem poszczególnych elementów instalacji.

Elektryk - gdzie szukać?

Poniżej przedstawiamy ranking 48 731 Elektryków najlepszych w 2022 roku w poszczególnych miastach powiatowych:

Schematy instalacji elektrycznej – rodzaje

Zgodnie z Polską Normą PN-79/E-01244 schematy elektryczne klasyfikuje się w czterech grupach:

  1. Schematy elektryczne podstawowe (np. schematy funkcjonalne - czyli wyjaśniające nie tylko układ, ale też działanie danych obiektów; schematy strukturalne).
  2. Schematy elektryczne wyjaśniające (np. schematy zastępcze i zasadnicze).
  3. Schematy elektryczne wykonawcze (np. schemat przyłączeń, schematy połączeń - wewnętrznych i zewnętrznych).
  4. Plany (np. plan instalacji elektrycznej, plan rozmieszczenia, plan sieci).

Podział ze względu na rodzaj rysunku technicznego:

  • schemat elektryczny ideowy (jednokreskowy) – w tym schemacie ujęte są tylko najważniejsze i podstawowe elementy instalacji elektrycznej;
  • schemat elektryczny rozwinięty – to rozwinięcie schematu ideowego o objaśnienia dotyczące funkcjonowania poszczególnych elementów instalacji;
  • schemat połączeń i oprzewodowania – opisujący i wyjaśniający wszelkie połączenia urządzeń i obiektów instalacji;
  • schemat montażowy – uwzględniający rozmieszczenie poszczególnych elementów – wraz z krótką informacją o ich roli / rodzaju.

Jak czytać schematy elektryczne?

Do odczytania schematu ideowego i rozwiniętego/funkcjonalnego niezbędna jest znajomość oznaczeń i symboli elektrycznych.

Podstawowe oznaczenia elektryczne (dla przewodów elektrycznych):

  • PE – przewód ochronny,
  • N – przewód neutralny,
  • L – przewód fazowy,
  • L - z dodatkową liczbą - faza 1., L2 – faza 2., L3 faza 3. - itd.).

W przypadku prądu stałego – L+ to biegun dodatni, L to biegun ujemny, M - środkowy.

Konstrukcję kabli można poznać po dodatkowym literowym oznaczeniu:

  • A – aluminium,
  • F – stal miękka.

Jeśli kable nie są oznaczone – brak oznaczeń wskazuje na miedź jako materiał wykonania.

Oznaczenia przewodów elektrycznych – kolory kabli:

  • niebieski (N) – neutralny,
  • czarny lub brązowy (L) – napięcie fazowe,
  • zielono-żółty (PE) – uziemienie.
