Jak jest montowana instalacja fotowoltaiczna?
Autor: Eco Sol Sp. z o.o., publikacja: 2021-01-11
Instalacja fotowoltaiczna powinna być zamontowana w sposób przemyślany, aby produkcja energii była jak najlepsza. Dlatego należy zacząć od wykonania projektu. Nasz specjalista sprawdzi, jak najlepiej zagospodarować miejsce na dachu czy na gruncie.
Fotowoltaika na dach – rodzaje pokryć dachowych
Poprzez dobór odpowiednich paneli, mocy i rozmiarów, jesteśmy w stanie stworzyć profesjonalną koncepcję instalacji fotowoltaicznej. Nasz projektant weźmie pod uwagę również uwarunkowania dachu oraz dobierze najlepszy sposób montażu fotowoltaiki. Wyróżniamy kilka systemów montażu na dachach skośnych w zależności od rodzaju pokrycia.
Zobacz też: Wybieramy firmę montującą panele fotowoltaiczne – na co zwrócić uwagę?
Dachówka ceramiczna
Jeśli dach jest kryty dachówką, mocowanie odbywa się za pomocą haków. Dla różnych typów dachówek stosuje się haki o odmiennym kształcie. W przypadku montażu na dachówce, w stosunku do innych typów pokryć, liczymy się z większym nakładem pracy przy montażu konstrukcji wsporczej, lecz zamocowane haki w znacznie mniejszym stopniu ingerują w pokrycie dachowe.
Jednak należy zastosować system separacyjny o odległości minimum 7-10 mm między hakiem a dachówką. Zachowanie odstępu separacyjnego nie jest możliwe w przypadku dachów pokrytych dachówką karpiówką. Aby zminimalizować ryzyko pęknięcia dachówki, pod hakiem powinno się wymienić ją na metalową atrapę.
Blachodachówka
Kiedy montujemy na pokryciu dachu w postaci blachodachówki lub innej cienkiej blachy, mocowanie konstrukcji wsporczej odbywa się za pomocą dwóch gwintów wkręcanych do krokwi. Na takim pokryciu występuje problem związany z doszczelnieniem przejścia śruby przez blachę. Ekipy monterskie Eco Sol stosują dodatkowy uszczelniacz dekarski, aby dach był szczelny, a instalacja bezpieczna.
Blacha trapezowa
W przypadku mocowania do blachy trapezowej możliwe jest mocowanie bezpośrednio do blachy. Taka blacha powinna mieć co najmniej 0,6 mm grubości.
Są trzy sposoby:
- montaż krótkich profili do góry trapezu,
- montaż uchwytów do boków trapezu,
- montaż długiej szyny bezpośrednio do góry trapezu.
Między elementem mocowanym a blachą należy pamiętać o podkładkach uszczelniających, kiedy montujemy bezpośrednio do blachy. Brak podkładek powoduje przecieranie się blachy i powstanie na styku metali korozji.
Blacha z rąbkiem
W przypadku dachu pokrytego blachą z rąbkiem możliwy jest montaż bezinwazyjny, który wykorzystuje rąbek blachy do zamocowania uchwytów. W tym przypadku powinniśmy zwrócić uwagę na poprawność zamocowania blachy do konstrukcji dachu.
Systemy montażowe na dachach płaskich
Na dachach płaskich wykorzystywane są głównie trzy sposoby:
- mocowanie do konstrukcji dachu,
- systemy dociążane – balastowe,
- systemy samonośne.
Mocowanie do konstrukcji dachu
W przypadku mocowania do konstrukcji dachu dolną część trójkątów mocuje się do stropu lub innego elementu nośnego konstrukcji dachu za pomocą śrub, wkrętów lub szpilek. Montaż wymaga dużego nakładu pracy podczas mocowania profili do dachu.
Systemy dociążane – balastowe
Podobnie jest z demontażem i modernizacją. Łatwość w montażu i niewielkie ryzyko uszkodzenia dachu – to zalety stosowania konstrukcji dociążanych. W tym przypadku ograniczeniem jest nośność dachu, który musi utrzymać dodatkowe obciążenie z niemal całej wagi modułu.
Systemy samonośne
Systemy samonośne są konstrukcjami o aerodynamicznej budowie. Dzięki temu nie muszą być mocowane do konstrukcji dachu.
Balast dociążający układany jest głównie na obrzeżach, ale nie jest wymagana jego duża ilość. Jego zaletami są szybkość montażu i możliwość przeniesienia instalacji w przypadku remontu dachu.
Problemem jest niski kąt pochylenia (do 15°) oraz konieczność ustawiania generatora PV równolegle do dachu.

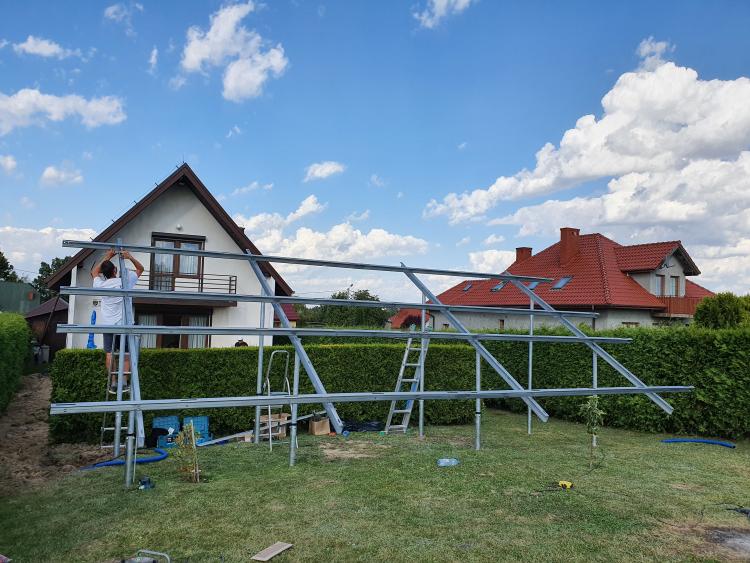

Instalacja fotowoltaiczna na gruncie
System mocowania do gruntu przez wbijanie profili to najszybszy sposób budowy konstrukcji wsporczych na gruncie. Tego systemu nie zaleca się stosować na gruntach o niskiej nośności (np. na piaskach).
Na gruntach o niskiej nośności powinniśmy montować profile wkręcane. Są łatwiejsze w montażu od wbijanych.
Zachęcam do zapoznania się z naszymi realizacjami na stronie: https://eco-sol.pl/realizacje/
